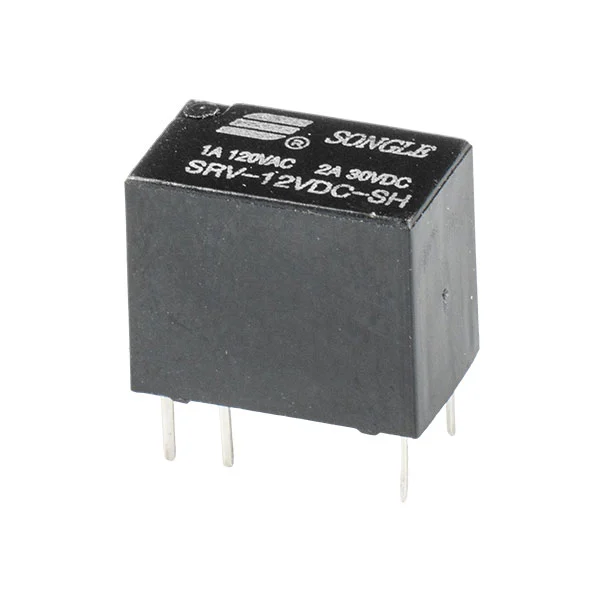

Przekaźnik SRV (23F) uwalnia się od konwencjonalnej logiki „konkurencji mocy”, koncentrując się na podstawowych potrzebach miniaturowej elektroniki precyzyjnej. Ważący zaledwie 2,2 g, ma wyjątkową lekką i bardzo małą konstrukcję, zajmującą tylko 1/3 przestrzeni instalacyjnej konwencjonalnego przekaźnika. To doskonale dostosowuje się do wymagań integracji o dużej gęstości czujników IoT, miniaturowych inteligentnych terminali i przenośnych urządzeń medycznych, eliminując potrzebę tworzenia zbędnej przestrzeni na przekaźniki i ułatwiając modernizację produktów końcowych w oparciu o „miniaturyzację i zmniejszenie masy”.
Możliwość przełączania maks. 4A
150 mW Wysoka czułość: 150 mW
PCB (DIP)
Pozłacany styk
Subminiaturowe
Niskie opóźnienie
szybka reakcja
niskie zużycie energii
wysoka czułość
bardzo niska rezystancja styku
| Parametry kontaktowe | Wartość |
| Ustalenie kontaktu | ABC |
| Ocena kontaktu | 1A 120VAC, 2A 30VDC |
| Rezystancja stykowa | ≤50mΩ |
| Wytrzymałość elektryczna | 10⁵ / 10⁴ |
| Wytrzymałość mechaniczna | 10⁷ |
| Parametry cewki | Wartość |
| Napięcie nominalne | 3 ~ 24 V prądu stałego |
| Rozpraszanie mocy | 0,15 W, 0,2 W |
| Napięcie odbioru (maks.) | 80% napięcia znamionowego |
| Napięcie opadania (min) | 10% napięcia znamionowego |
| Inne parametry | Wartość |
| Temperatura otoczenia (°C) | −40°C~+85°C |
| Wytrzymałość dielektryczna (cewka i styki, 1 min) | 1000VAC |
| Wytrzymałość dielektryczna (styki otwarte, 1 min) | 500VAC |
| Rezystancja izolacji (500VDC) | 100MΩ |
| Schemat połączeń (widok z dołu) |
|
| Rysunek otworu montażowego (widok z dołu) | |
| Zakończenie | PCB (terminal PCB) |
| Waga | 2,2 g |
| Zatwierdzenie bezpieczeństwa |
