Jak działa przekaźnik wysokoprądowy?

Streszczenie: Przekaźniki wysokoprądowesą niezbędnymi elementami systemów elektrycznych, w których duże prądy muszą być kontrolowane w sposób bezpieczny i wydajny. W tym artykule wyjaśniono zasady działania, zastosowania, zalety i uwagi dotyczące przekaźników wysokoprądowych, pomagając inżynierom i klientom w podejmowaniu świadomych decyzji dotyczących systemów przemysłowych, motoryzacyjnych i energii odnawialnej.

Spis treści

• Wprowadzenie do przekaźników wysokoprądowych
• Zasada działania
• Aplikacje
• Zalety przekaźników wysokoprądowych
• Jak wybrać odpowiedni przekaźnik wysokoprądowy
• Wskazówki dotyczące instalacji i konserwacji
• Często zadawane pytania

Wprowadzenie do przekaźników wysokoprądowych

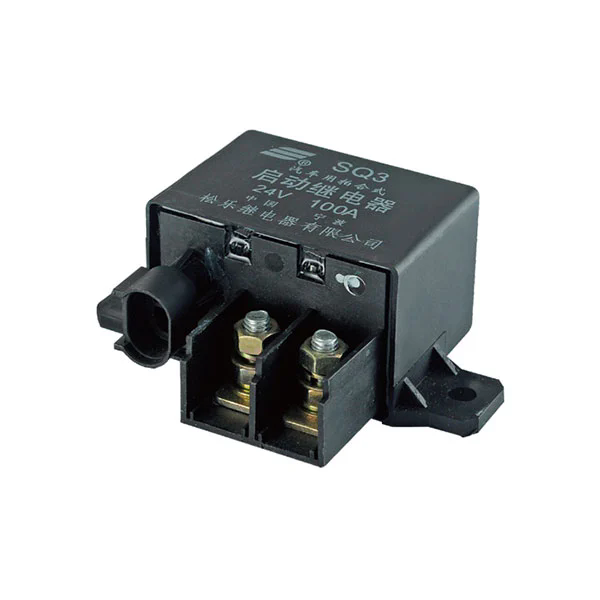

Przekaźniki wysokoprądowe to specjalistyczne urządzenia elektromechaniczne lub półprzewodnikowe przeznaczone do przełączania i sterowania obwodami przenoszącymi duże prądy elektryczne. W przeciwieństwie do standardowych przekaźników, mogą wytrzymać bez uszkodzeń prądy w zakresie od dziesiątek do tysięcy amperów, co czyni je krytycznymi w zastosowaniach o dużych obciążeniach.

Firmy takie jakPiosenkaprodukują przekaźniki wysokoprądowe, które są niezawodne, trwałe i zoptymalizowane do różnych zastosowań przemysłowych i motoryzacyjnych.

Zasada działania

Podstawowa zasada działania przekaźnika wysokoprądowego polega na użyciu małego sygnału sterującego do uruchomienia mechanizmu przełączającego obwód wysokoprądowy. Istnieją dwa główne typy:

• Przekaźniki elektromechaniczne (EMR):Opierają się one na cewce, która generuje pole magnetyczne w celu poruszenia styków i uzupełnienia lub przerwania obwodu wysokoprądowego.
• Przekaźniki półprzewodnikowe (SSR):Wykorzystują one urządzenia półprzewodnikowe, takie jak tyrystory lub tranzystory MOSFET, do elektronicznego przełączania dużych prądów, zapewniając szybszą pracę i dłuższą żywotność.

Poniżej znajduje się uproszczona tabela porównawcza:

Aplikacje

Przekaźniki wysokoprądowe są szeroko stosowane w sektorach wymagających bezpiecznego sterowania dużymi prądami elektrycznymi:

• Motoryzacja: rozruszniki, zarządzanie akumulatorami, pojazdy elektryczne.
• Maszyny przemysłowe: silniki, systemy grzewcze i sprzęt o dużej wytrzymałości.
• Systemy energii odnawialnej: falowniki słoneczne, turbiny wiatrowe i systemy magazynowania energii.
• Dystrybucja mocy: Przełączanie obciążenia w panelach elektrycznych i systemach rezerwowych.

Wszechstronność przekaźników wysokoprądowych umożliwia inżynierom bezpieczną i wydajną integrację ich ze złożonymi systemami.

Zalety przekaźników wysokoprądowych

Stosowanie przekaźników wysokoprądowych oferuje kilka kluczowych korzyści:

• Wysoka nośność:Możliwość przełączania dużych prądów bez przegrzania.
• Izolacja elektryczna:Chroni wrażliwe obwody sterujące przed przepływem wysokiego prądu.
• Trwałość:Długa żywotność, szczególnie w przypadku konstrukcji półprzewodnikowych.
• Niezawodność:Mniejsza awaryjność w przypadku ciężkich operacji.
• Kompaktowa konstrukcja:Oszczędność miejsca w panelach sterowania w porównaniu do przełączników ręcznych.

Jak wybrać odpowiedni przekaźnik wysokoprądowy

Wybór odpowiedniego przekaźnika wysokoprądowego wymaga dokładnego rozważenia następujących czynników:

1. Aktualna ocena:Upewnij się, że przekaźnik może obsłużyć maksymalny prąd obciążenia z marginesami bezpieczeństwa.
2. Napięcie znamionowe:Wybierz przekaźnik pasujący do napięcia systemu, aby zapobiec uszkodzeniu izolacji.
3. Rodzaj obciążenia:Rozważ obciążenia rezystancyjne lub indukcyjne; obciążenia indukcyjne wymagają przekaźników przystosowanych do prądu rozruchowego.
4. Częstotliwość przełączania:Wyższe częstotliwości korzystają z przekaźników półprzewodnikowych ze względu na szybsze działanie.
5. Warunki środowiskowe:Odporność na temperaturę, wilgotność i wibracje mają kluczowe znaczenie w zastosowaniach przemysłowych.

Aby uzyskać opcje wysokiej jakości,Piosenkaoferuje szeroką gamę produktów odpowiednich zarówno do zastosowań przemysłowych, jak i motoryzacyjnych. Możesz zapoznać się z ich ofertą przekaźników wysokoprądowychTutaj.

Wskazówki dotyczące instalacji i konserwacji

Prawidłowy montaż gwarantuje bezpieczeństwo i długowieczność:

• Postępuj zgodnie ze schematami połączeń producenta.
• Użyj odpowiednich złączy i mocno zabezpiecz zaciski.
• Zapewnij odpowiednie odprowadzanie ciepła w przypadku przekaźników wysokoprądowych, zwłaszcza półprzewodnikowych.
• Wykonuj okresowe kontrole pod kątem oznak zużycia, korozji lub przegrzania.
• Okresowo testuj działanie przekaźnika, aby sprawdzić jego działanie pod obciążeniem.

Często zadawane pytania

P1: Czy przekaźnik wysokoprądowy może być używany do obciążeń AC i DC?

Odpowiedź 1: Tak, ale należy sprawdzić wartości znamionowe napięcia i prądu przekaźnika zarówno dla zastosowań prądu przemiennego, jak i stałego.

P2: Jak długo zwykle działa przekaźnik wysokoprądowy?

A2: Przekaźniki elektromechaniczne zwykle wytrzymują dziesiątki tysięcy cykli, podczas gdy przekaźniki półprzewodnikowe mogą wytrzymać miliony cykli.

P3: Czy półprzewodnikowy przekaźnik wysokoprądowy może się przegrzać?

Odpowiedź 3: Tak, zwłaszcza jeśli odprowadzanie ciepła jest niewystarczające. Niezbędne są radiatory i odpowiednia wentylacja.
