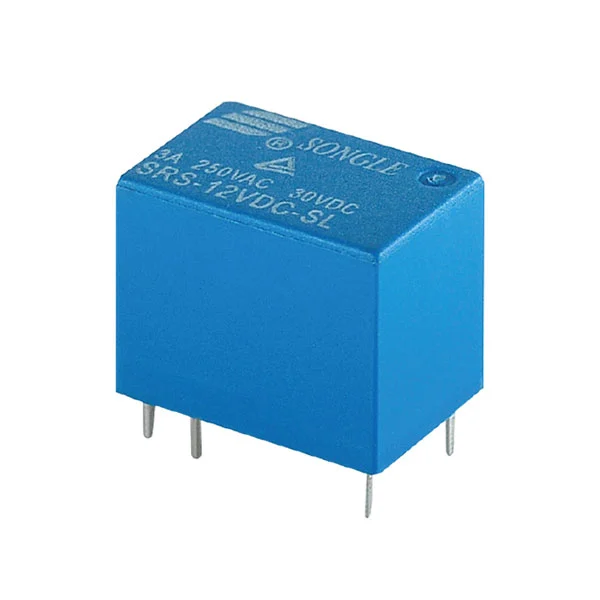

Przekaźnik SRS(4100) odrywa się od konwencjonalnej logiki „po prostu ustawiania parametrów w stos” i skupia się na podstawowych potrzebach scenariuszy małej mocy, aby stworzyć zróżnicowaną wartość: 5% bardzo niskie napięcie zwolnienia w połączeniu z bardzo niską rezystancją styku ≤50 mΩ tworzy podwójną zaletę „precyzyjnego sterowania + niskie straty” – ta pierwsza pozwala na zerowe opóźnienie i płynną reakcję rozruchu i zatrzymania obwodu, doskonale dostosowując się do scenariuszy wymagających precyzyjnej kontroli, takich jak mikro inteligentne urządzenia domowe i precyzja moduły czujnikowe; ten ostatni znacznie zmniejsza straty w przenoszeniu mocy, a dzięki dwupoziomowym cewkom małej mocy 0,2 W/0,36 W pomaga produktom końcowym osiągnąć energooszczędne ulepszenia i rozwiązuje problem „trudności w zrównoważeniu precyzji sterowania i zużycia energii” w urządzeniach małej mocy. Tymczasem system izolacji klasy UL F i wytrzymałość dielektryczna 1000VAC tworzą solidną barierę bezpieczeństwa. Opcje podwójnej ochrony typu uszczelnionego i odpornego na topnik są odporne na wilgoć i kurz, a także korozję topnika podczas procesu lutowania. Ponadto trzy konfiguracje styków A/B/C, kompatybilność z szerokim napięciem 3-24 V DC, lekka konstrukcja 3,8 g i standardowa konstrukcja do montażu na płytce drukowanej pozwalają produktowi zaspokoić małe i średnie potrzeby w zakresie przewodzenia mocy w różnych scenariuszach, takich jak małe urządzenia gospodarstwa domowego, małe przemysłowe moduły sterujące i precyzyjny sprzęt elektroniczny bez dodatkowego dostosowywania. Dzięki unikalnym zaletom „małego i precyzyjnego, dokładnego sterowania i kompleksowej ochrony” stał się on wydajnym i opłacalnym wyborem na rynku przekaźników małej mocy.
Możliwość przełączania 5A
System izolacji UL: klasa F
Dostępne typy uszczelnione i odporne na topnik
Standardowy układ PCB
Niskie opóźnienie
szybka reakcja
niskie zużycie energii
wysoka czułość
bardzo niska rezystancja styku
| Przedmiot | Parametry |
| Ustalenie kontaktu | ABC |
| Ocena kontaktu | 3A 250VAC/30VDC, 1A 120VAC |
| Rezystancja stykowa | ≤50mΩ |
| Wytrzymałość elektryczna | 10⁵ / 10⁴ |
| Wytrzymałość mechaniczna | 10⁷ |
| Przedmiot | Parametry |
| Napięcie nominalne | 3 ~ 24 V prądu stałego |
| Rozpraszanie mocy | 0,36 W, 0,2 W |
| Napięcie odbioru (maks.) | 75% napięcia znamionowego |
| Napięcie opadania (min) | 5% napięcia znamionowego |
| Przedmiot | Parametry |
| Temperatura otoczenia (℃) | −40℃~+85℃ |
| Wytrzymałość dielektryczna (między cewką a stykami) (1min) | 1000VAC |
| Wytrzymałość dielektryczna (między otwartymi stykami) (1min) | 500VAC |
| Rezystancja izolacji (500VDC) | 100MΩ |
| Schemat połączeń (widok z dołu) |
|
| Rysunek otworu montażowego (widok z dołu) | |
| Zakończenie | PCB |
| Waga | 3,8 g |
| Zatwierdzenie bezpieczeństwa |
|
