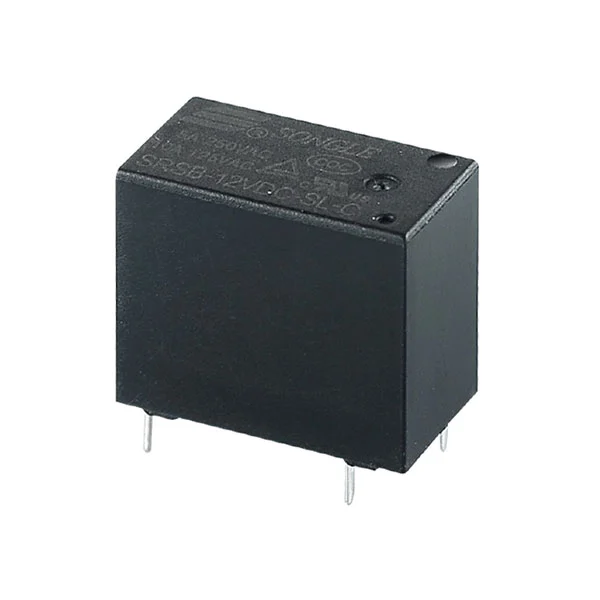

Przekaźnik SRSB-1(4102-1).

Przekaźnik SRSB-1 (4102-1), zaprojektowany specjalnie dla różnych scenariuszy obwodów, ma przewagę różnicującą rdzeń w „układzie wielostykowym + izolacja bezpieczeństwa od średniej do wysokiej”: innowacyjnie obsługuje trzy układy styków (A/B/C), w przeciwieństwie do pojedynczego układu typu A w serii SRSB (4102). Pozwala to na dostosowanie do różnych potrzeb w zakresie sterowania obwodami bez zmiany modelu produktu, całkowicie rozwiązując problemy kupujących, którzy muszą mieć na stanie wiele specyfikacji i ograniczają projekt obwodów. Wysoka wytrzymałość dielektryczna 2500 VAC w połączeniu z bardzo wysoką rezystancją izolacji 1000 MΩ (500 VDC) wraz z systemem izolacji na poziomie UL F dokładnie spełnia wymagania izolacji obwodów dla średnich i wysokich poziomów bezpieczeństwa. Jego lekka obudowa ważąca 6 g i standardowy układ PCB dostosowują się do scenariuszy instalacji o dużej gęstości. Dzięki szerokiemu zakresowi napięcia nominalnego 3-24 VDC (minimum 3 VDC dla wymagań małej mocy) i cewkom o małej mocy 0,2 W/0,45 W, idealnie pasuje do obciążeń 5 A/10 A (250 VAC, 125 VAC/30 VDC). Co więcej, może... Stabilna praca w ekstremalnych zakresach temperatur od 40 ℃ do +105 ℃ sprawia, że ​​jest to opłacalne rozwiązanie, które jest „elastyczne i łatwe do dostosowania + bezpieczne i niezawodne”.

CECHY

Możliwość przełączania 5A/10A

2,5 kV Wytrzymałość dielektryczna 2,5 kV (między cewką a stykami)

System izolacji UL: klasa F

Standardowy układ PCB

Parametry kontaktowe

Parametry cewki

Inne parametry

Parametr	Specyfikacja
Temperatura otoczenia	–40°C~+85°C/+105°C
Wytrzymałość dielektryczna (między cewką a stykami)	2500VAC (1min)
Wytrzymałość dielektryczna (między otwartymi stykami)	1000VAC (1min)
Rezystancja izolacji (500VDC)	1000MΩ
Schemat połączeń (widok z dołu)
Rysunek otworu montażowego (widok z dołu)
Zakończenie	PCB
Waga	6g
Zatwierdzenie bezpieczeństwa
