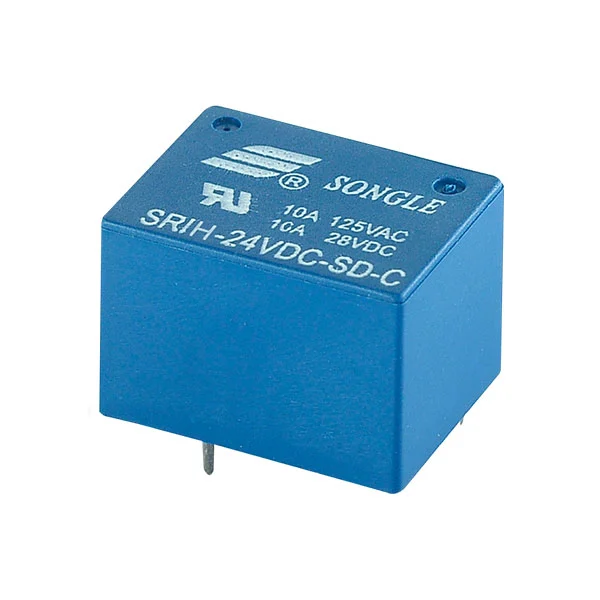

Przekaźnik SRIH(T72H) wyznacza nowy punkt odniesienia dla przekaźników profesjonalnej klasy dzięki swoim podstawowym właściwościom „wysokie bezpieczeństwo + duża trwałość”: konstrukcja niskostratna z rezystancją styku ≤100 mΩ, w połączeniu z 10⁵ cyklami elektrycznymi i 10⁷ cyklami mechanicznymi, zapewnia stabilność przewodzenia podczas długotrwałej pracy przy wysokiej częstotliwości; szeroki zakres napięcia nominalnego 5-36VDC i wiele opcji poboru mocy 0,54W/0,72W/0,62W doskonale dopasowują się do różnorodnych scenariuszy projektowania obwodów; co ważniejsze, produkt przeszedł certyfikat bezpieczeństwa CQC, charakteryzując się wysoką rezystancją izolacji 100MΩ i napięciem wytrzymywanym 3800VAC, tworząc podwójną barierę bezpieczeństwa, zasadniczo zapobiegając ryzyku przebicia wysokiego napięcia; projekt terminala PCB upraszcza proces instalacji, a cały proces jest zgodny ze zintegrowanymi standardami kontroli jakości firmy Songle dotyczącymi „produkcji form, obróbki gumy i tworzyw sztucznych oraz kontroli gotowego produktu”, w połączeniu z gwarancją skali rocznej zdolności produkcyjnej wynoszącej 200 milionów sztuk, co pozwala produktowi osiągnąć optymalną równowagę pomiędzy stałą jakością i opłacalnością, a jednocześnie można go dostosować do różnych scenariuszy. Wykorzystując globalną sieć obsługi klienta SRIH i profesjonalne wsparcie posprzedażowe, SRIH (T72H) stał się zaufanym wyborem dla klientów korporacyjnych pracujących w warunkach wysokiego napięcia, dzięki weryfikowalnym danym dotyczącym wydajności, wiarygodnym certyfikatom i reputacji marki.
Subminiaturowy, standardowy układ PCB
System izolacji UL: klasa F
Temperatura otoczenia: –40°℃~+85°℃/+105°℃
Wytrzymałość dielektryczna 3,8 KV 3,8 kV (między cewką a stykami)
| Parametr | Specyfikacja |
| Ustalenie kontaktu | ABC |
| Ocena kontaktu | 7A/10A 250VAC/28VDC |
| Rezystancja stykowa | ≤100mΩ |
| Wytrzymałość elektryczna | 10⁵ / 10⁴ |
| Wytrzymałość mechaniczna | 10⁷ |
| Parametr | Specyfikacja |
| Napięcie nominalne | 5–36 V prądu stałego |
| Rozpraszanie mocy | 0,54 W, 0,72 W, 0,62 W |
| Napięcie odbioru (maks.) | 75% napięcia znamionowego |
| Napięcie opadania (min) | 10% napięcia znamionowego |
| Parametr | Specyfikacja |
| Temperatura otoczenia | –40°C~+85°C/+105°C |
| Wytrzymałość dielektryczna (między cewką a stykami) | 3800VAC (1min) |
| Wytrzymałość dielektryczna (między otwartymi stykami) | 1000VAC (1min) |
| Rezystancja izolacji (500VDC) | 100MΩ |
| Schemat połączeń (widok z dołu) |
|
| Rysunek otworu montażowego (widok z dołu) | |
| Zakończenie | PCB |
| Waga | 16g |
| Zatwierdzenie bezpieczeństwa | CQC |
