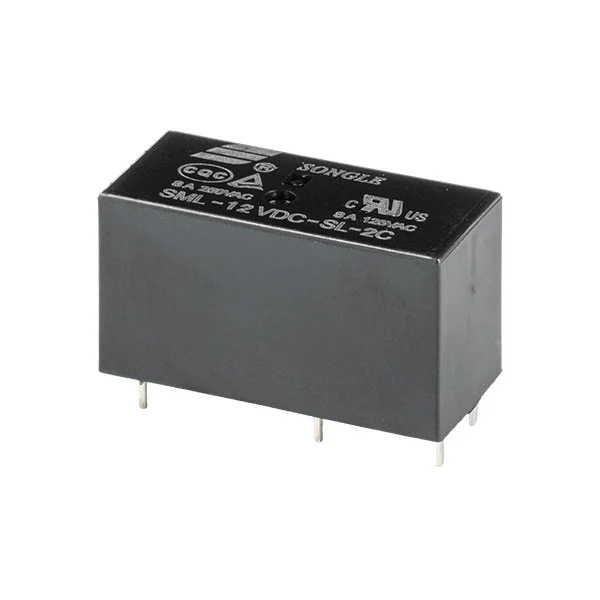

Przekaźnik SML-2P(15FD) oferuje układy styków 2 typu A (dwubiegunowy, pojedynczy styk, normalnie otwarty) i 2 formy C (dwubiegunowy, podwójny styk). Charakteryzuje się szerokim wyborem napięcia nominalnego (5 V do 48 V prądu stałego) i poborem mocy wynoszącym zaledwie 0,4 W, dzięki czemu nadaje się do różnych obwodów sterowania mocą. Ten produkt uzyskał wiele certyfikatów bezpieczeństwa, w tym VDE, UL i CQC, zapewniających jego niezawodność i zgodność w zakresie temperatur otoczenia od -40°C do +85°C.
Możliwość przełączania 8A
Niska wysokość
Wytrzymałość dielektryczna 5kV (między cewką a stykami)
Odległość pełzania: 10 mm
Spełniające wymagania VDE 0700, 0631 wzmacniają izolację
Dostępny produkt zgodny z IEC 60335-1
| Parametr | Wartość |
| Ustalenie kontaktu | 2A/2C |
| Ocena kontaktu | 8A 250VAC/30VDC |
| Rezystancja stykowa | ≤100mΩ |
| Wytrzymałość elektryczna | 10⁵ / 10⁴ |
| Wytrzymałość mechaniczna | 10⁷ |
| Parametr | Wartość |
| Napięcie nominalne | 5–48 V prądu stałego |
| Rozpraszanie mocy | 0,4 W |
| Napięcie odbioru (maks.) | 70% napięcia znamionowego |
| Napięcie opadania (min) | 10% napięcia znamionowego |
| Parametr | Wartość |
| Temperatura otoczenia (°C) | −40°C~+85°C |
| Wytrzymałość dielektryczna (cewka i styki, 1 min) | 5000VAC |
| Wytrzymałość dielektryczna (styki otwarte, 1 min) | 1000VAC |
| Rezystancja izolacji (500VDC) | 1000MΩ |

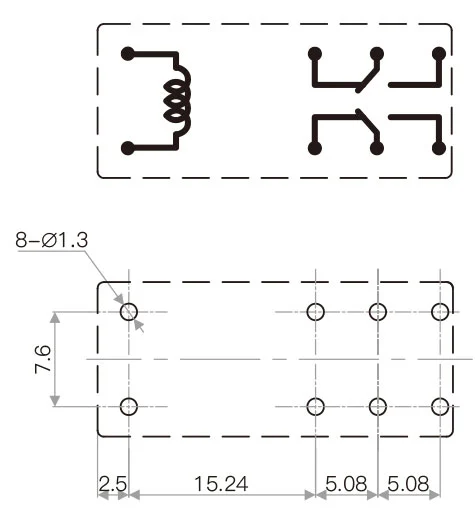

| Schemat połączeń (widok z dołu) |
|
| Rysunek otworu montażowego (widok z dołu) | |
| Zakończenie | PCB |
| Waga | 13g |
| Zatwierdzenie bezpieczeństwa |
