Przekaźnik SMIA(14FA).

Podstawowe, przełomowe zalety przekaźnika SMIA(14FA) skupiają się na potrójnym wzmocnieniu „ochrona przed wysokim napięciem + duże obciążenie + zgodna konstrukcja”: Bardzo duża zdolność przełączania 20 A z łatwością radzi sobie z wymaganiami dotyczącymi przewodzenia dużej mocy przez ciężki sprzęt przemysłowy i terminale elektroniczne dużej mocy, całkowicie rozwiązując problemy związane z erozją styków i przerwami przewodzenia pod dużymi obciążeniami tradycyjnych przekaźników; dwupoziomowe zabezpieczenie przed wysokim napięciem z cewką 5 kV i wytrzymałością dielektryczną styku + napięcie wytrzymywane impulsem 10 kV, w połączeniu z bardzo długą drogą upływu 8 mm, znacznie przekraczającą standardowe standardy bezpieczeństwa w branży, zasadniczo zapobiegające ryzyku przebicia wysokiego napięcia i wycieku, doskonale spełniające wymagania zgodności scenariuszy o wysokim poziomie bezpieczeństwa, takich jak sprzęt medyczny, sterowanie przemysłowe i wysokiej klasy zasilacze; ustandaryzowany projekt układu PCB i kontroli jakości, zgodność instalacji równoważącej i wygoda testowania, dzięki czemu integracja obwodów o dużej gęstości jest bardziej wydajna, a szeroki zakres temperatur roboczych od -40 ℃ do + 85 ℃ dostosowuje się do wymagań stabilnej pracy w ekstremalnych warunkach.

CECHY

Możliwość przełączania 20A

Wytrzymałość dielektryczna 5 kV (między cewką a stykami)

Napięcie udarowe wytrzymywane 10 kV (między cewką a stykami)

Odległość pełzania: 8mm

Układy PCB i kontroli jakości

Parametry kontaktowe

Parametry cewki

Inne parametry

Parametr	Specyfikacja
Temperatura otoczenia	–40°C~+85°C
Wytrzymałość dielektryczna (między cewką a stykami)	5000VAC (1min)
Wytrzymałość dielektryczna (między otwartymi stykami)	1000VAC (1min)
Rezystancja izolacji (500VDC)	1000MΩ

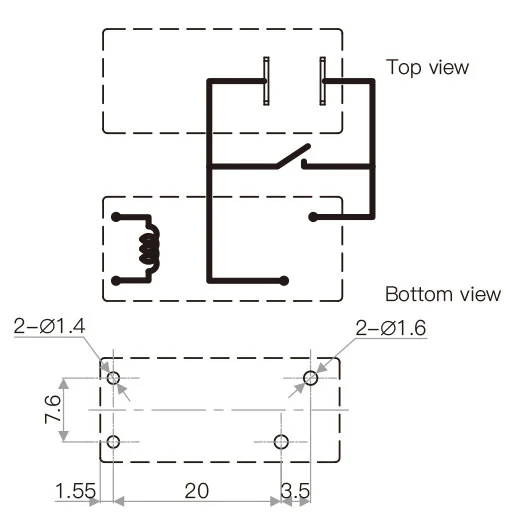

Schemat połączeń (widok z dołu)
Rysunek otworu montażowego (widok z dołu)
Zakończenie	PCB
Waga	17g
Zatwierdzenie bezpieczeństwa
