Niski pobór mocy cewki przy wysokiej czułości·
Długa żywotność, wysoka niezawodność
Terminal PCB, dostępne typy gniazd do różnych celów

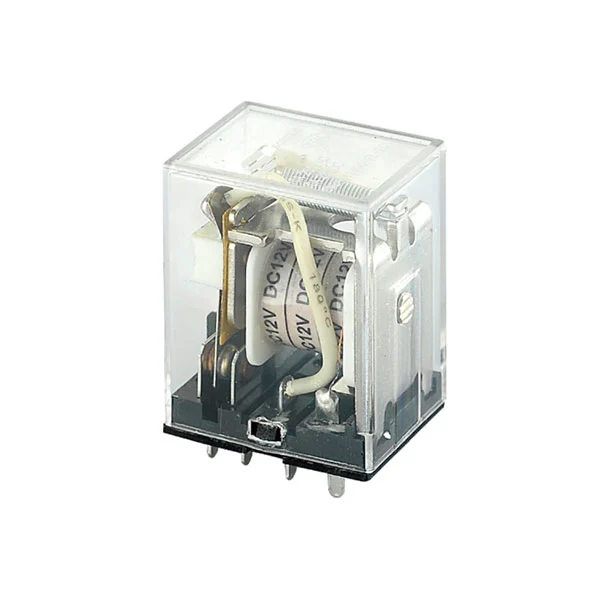

Pozycjonowanie produktu: Miniaturowy przekaźnik dużej mocy o obciążeniu znamionowym 10A. Przekaźnik SMBH(13F) charakteryzuje się niskim poborem mocy cewki, wysoką czułością, długą żywotnością i wysoką niezawodnością. Konstrukcja jest pyłoszczelna i zgodna z normą RoHS.
Montaż i zaciski: Dostępne są dwie opcje montażu – zacisk PCB i zacisk gniazdowy (szybkozłącze), spełniające wymagania montażowe dla różnych scenariuszy zastosowań.
Informacje do zamówienia: Format modelu to „SMBH-XXVDC-1-2C”, gdzie „XXVDC” oznacza napięcie cewki (opcjonalnie 12VDC/24VDC/48VDC), „2C” oznacza układ styków (2A/2C), a wersję wyróżnia się przyrostkiem modelu.
| Kategoria parametrów | Specyfikacja szczegółowa |
| Umowa kontaktowa | 2A, 2C |
| Opór kontaktowy | ≤100mΩ |
| Materiał kontaktowy | Stop srebra (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Ocena kontaktu | 10A 250VAC/30VDC |
| Maksymalna zdolność przełączania | Napięcie: 250VAC/30VDC; Prąd: 10A; Moc: 2500VA/300W |
| Żywotność usługi | Wytrzymałość elektryczna: 1×10⁵ operacji (360 op./h); Wytrzymałość mechaniczna: 1×10⁷ operacji (18 000 operacji/h) |
| Napięcie nominalne | Zużycie energii | Prąd znamionowy | Rezystancja (±10%) | Maksymalne napięcie odbioru | Minimalne napięcie zaniku | Maksymalne dopuszczalne napięcie przesterowania |
| 12 V prądu stałego | Około. 0,9 W | 75mA | 160 Ω | 75% napięcia znamionowego | 10% napięcia znamionowego | 130% napięcia znamionowego |
| 24 V prądu stałego | Około. 0,9 W | 36,9 mA | 650 Ω | 75% napięcia znamionowego | 10% napięcia znamionowego | 130% napięcia znamionowego |
| 48 V prądu stałego | Około. 0,9 W | 18,5 mA | 2600 Ω | 75% napięcia znamionowego | 10% napięcia znamionowego | 130% napięcia znamionowego |
Izolacja i wytrzymałość dielektryczna: Klasa izolacji to klasa B/klasa F, z rezystancją izolacji ≥100MΩ. Wytrzymałość dielektryczna pomiędzy cewką a stykami wynosi 1500VAC przez 1 minutę (prąd upływowy: 1mA), a pomiędzy otwartymi stykami wynosi 1000VAC przez 1 minutę.
Czas reakcji: Czas zadziałania ≤25ms; Czas zwolnienia ≤25ms (przy napięciu znamionowym, bez diody).
Możliwość dostosowania do środowiska: Zakres temperatury roboczej: -40°C~+85°C/+105°C; Zakres wilgotności: 5% ~ 85% wilgotności względnej. Odporność na wstrząsy: 98m/s² (stabilność funkcjonalna), 980m/s² (niszcząca). Odporność na wibracje: 10 Hz ~ 55 Hz (podwójna amplituda 1,0 mm).
Specyfikacje fizyczne: Waga: około. 35g; Maksymalne wymiary: 27,5 mm × 21,5 mm × 35 mm. Tolerancja otworu montażowego: 0,3 mm; Tolerancja odchylenia pionowego terminala: 0,3 mm.
Adres produkcji: Strefa A CW7, miasto przemysłowe Zhejiang Far East, miasto Yuyao, prowincja Zhejiang, Chiny.
Informacje kontaktowe: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Numer wersji: V1.
| Model | Podstawowe parametry | Informacje o aplikacji i sprzedaży |
| Seria JQX-13F | Obciążenie 10A, kompatybilne z AC110V/220V i DC12V/24V, głównie konstrukcja 8-pinowa, niektóre z zestawami podstawowymi | Dostępne na JD.com i stronach internetowych dostawców. Dostarczane przez Giant Electric i producentów niestandardowych. Nadaje się do sterowania automatyką, sprzętem AGD itp. Całkowita pojemność dostaw może osiągnąć 10 000 000 sztuk na partię. |
| HH52P/HH53P | Zamknięte przekaźniki miniaturowe ogólnego przeznaczenia, kompatybilne z AC220V/380V i DC12V/24V, niektóre bez podstaw | Sprzedawane na JD.com i stronach internetowych dostawców. Stosowany w urządzeniach elektronicznych, instrumentach itp. |
| 973-24VDC-SL-A | Przekaźnik mocy 10 A, mały rozmiar, niski pobór mocy cewki, można lutować bezpośrednio na płytce drukowanej | Wyprodukowany przez Shenzhen Xinyitong Electric. Stosowane w sprzęcie gospodarstwa domowego, automatyce samochodowej, sprzęcie komunikacyjnym itp. |
| 1SBH137001R1380 (Eaton Bussmann) | Wysokowydajny stycznik przekaźnikowy, obsługujący pracę AC/DC, z elektronicznym interfejsem cewki i szerokim zakresem napięcia sterującego | Notowane w sieci Shunqi. Przeznaczone do systemów automatyki i sterowania przemysłowego, zapewniając stabilne rozwiązania. |
Równowaga między mocą a rozmiarem:Większość produktów ma konstrukcję „miniaturyzacja + duża moc”, z typowym obciążeniem znamionowym 10 A, odpowiednią do scenariuszy o ograniczonej przestrzeni, ale wymagających dużego obciążenia (np. sprzęt gospodarstwa domowego, sterowanie przemysłowe).
Szeroki zakres kompatybilności napięciowej:Napięcia cewek prądu stałego wynoszą głównie 12VDC/24VDC/48VDC, a napięcia AC obejmują 110V/220V/380V, spełniając potrzeby różnych środowisk zasilania.
Skoncentrowane scenariusze zastosowań:Stosowane głównie w urządzeniach elektronicznych, sterowaniu automatyką, instrumentach, sprzęcie komunikacyjnym, urządzeniach medycznych, przemyśle motoryzacyjnym itp. Niektórzy producenci (np. Xinyitong) zapewniają obsługę przekaźników pełnozakresowych (przekaźniki sygnałowe, przekaźniki mocy, przekaźniki samochodowe, przekaźniki systemu zasilania itp.).
