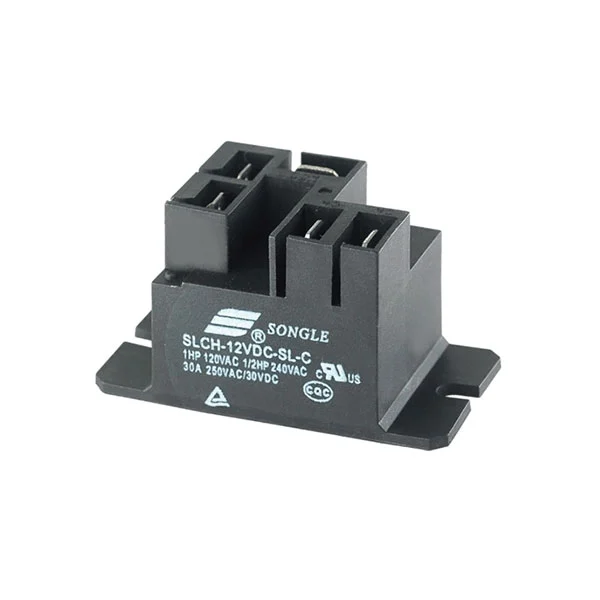

Przekaźnik SLCH (T92) wyróżnia się zaletami z potrójnym rdzeniem: ochroną przed wysokim napięciem, dużą obciążalnością i różnorodnymi możliwościami adaptacji:
Przekaźnik SLCH (T92) obsługuje wiele specyfikacji obciążenia, w tym 20A/30A 250VAC i 1~1,5HP 240VAC, z łatwością sterując silnikami przemysłowymi i podstawowymi komponentami sprzętu dużej mocy, rozwiązując problemy związane z erozją styków i przerwami przewodzenia w scenariuszach dużej mocy. W innowacyjny sposób oferuje opcje podwójnej wytrzymałości dielektrycznej 2000/4000 V AC, z wersją o bardzo wysokim napięciu wytrzymywanym 4 kV w połączeniu z wysoką rezystancją izolacji 1000 MΩ, eliminując ryzyko przebicia wysokiego napięcia u źródła i doskonale dostosowując się do rygorystycznych wymagań bezpieczeństwa środowisk przemysłowych wysokiego napięcia i wysokiej klasy sprzętu energetycznego. Posiada również trzy konfiguracje styków (A/B/C) i dwa rodzaje obudowy (uszczelnione i pyłoszczelne), co pozwala na dopasowanie do różnych kontroli obwodów i warunków pracy bez dodatkowego dostosowywania. Ponadto charakteryzuje się szerokim zakresem napięcia nominalnego 5–48 V prądu stałego, szerokim zakresem temperatur roboczych od -40 ℃ do +105 ℃ i rezystancją ≤100 mΩ. Dzięki swojej solidnej jakości, niskiej rezystancji styków i 10⁵ cyklom elektrycznym / 10⁷ cyklom mechanicznym, nie tylko spełnia wymagania dotyczące stabilnej pracy w normalnych scenariuszach, ale także z łatwością radzi sobie ze złożonymi środowiskami, takimi jak kurz i wilgoć. Ponadto przejrzysta cena i wysoki stosunek kosztów do wydajności sprawiają, że jest to najlepszy wybór w przypadku scenariuszy wymagających dużej mocy i wysokiego bezpieczeństwa.
Możliwość przełączania 30A
Wytrzymałość dielektryczna 4kV (między cewką a stykami)
Konfiguracje 1 formularza A, 1 formularza B i 1 formularza C
Dostępny typ uszczelniony i pyłoszczelny
| Parametr | Wartość |
| Ustalenie kontaktu | ABC |
| Ocena kontaktu | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Rezystancja stykowa | ≤100mΩ |
| Wytrzymałość elektryczna | 10⁵ / 10⁴ |
| Wytrzymałość mechaniczna | 10⁷ |
| Parametr | Wartość |
| Napięcie nominalne | 5–48 V prądu stałego |
| Rozpraszanie mocy | 0,9 W |
| Napięcie odbioru (maks.) | 75% napięcia znamionowego |
| Napięcie opadania (min) | 10% napięcia znamionowego |
| Parametr | Wartość |
| Temperatura otoczenia (°C) | −40°C~+85°C/+105°C |
| Wytrzymałość dielektryczna (cewka i styki, 1 min) | 2000/4000VAC |
| Wytrzymałość dielektryczna (styki otwarte, 1 min) | 1500VAC |
| Rezystancja izolacji (500VDC) | 1000MΩ |
| Schemat połączeń (widok z dołu) |
|
| Rysunek otworu montażowego (widok z dołu) | |
| Zakończenie | PCB |
| Waga | 30,5 g |
| Zatwierdzenie bezpieczeństwa |
