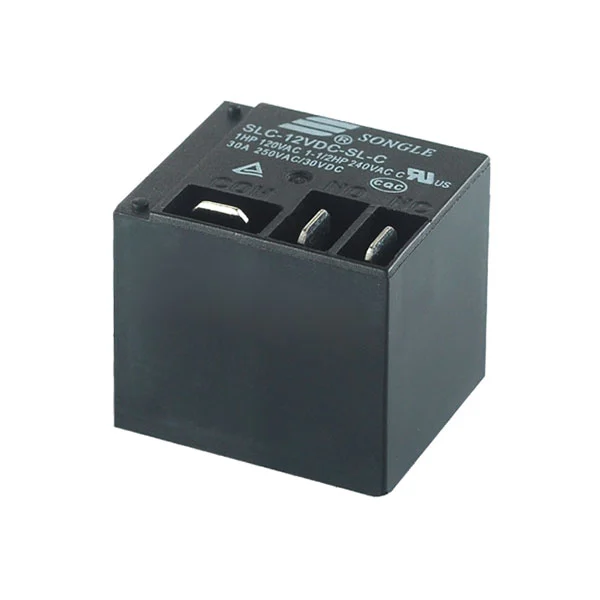

Przekaźnik SLC (T91) obsługuje konfiguracje styków A/B/C do wyboru na żądanie, dopasowując różne logiki sterowania obwodami. Oferuje zarówno opcje uszczelnione, jak i odporne na topnik, bezpośrednio dostosowujące się zarówno do standardowych warunków pracy, jak i specjalnych środowisk, bez potrzeby stosowania dodatkowych elementów ochronnych. Podczas instalacji ujednolicona konstrukcja terminali PCB umożliwia bezpośrednią integrację z płytą główną urządzenia. Jego waga 30 g zapewnia stabilność i kompatybilność montażu, eliminując potrzebę stosowania niestandardowych wsporników montażowych i znacznie skracając cykl montażu. Podczas adaptacji szeroki zakres napięcia znamionowego 5-48VDC jest kompatybilny z większością przemysłowych i domowych systemów zasilania. Konstrukcja zapewnia precyzyjną reakcję sterowania obwodem przy napięciu wciągania ≤ 75% napięcia znamionowego i napięciu zwolnienia ≥ 10% napięcia znamionowego, umożliwiając normalną pracę bez skomplikowanego debugowania. Jeśli chodzi o konserwację, produkt zapewnia 10⁵ cykli elektrycznych i 10⁷ cykli mechanicznych, co eliminuje potrzebę częstych wymian w przypadku długotrwałego użytkowania. Charakteryzuje się wysoką rezystancją izolacji 1000MΩ i napięciem 1500VAC... Napięcie wytrzymywane przy styku w obwodzie otwartym zmniejsza ryzyko wycieku i awarii. Aby zapewnić stabilną pracę, co znacznie zmniejsza koszty konserwacji i straty wynikające z przestojów, wymagane jest jedynie rutynowe czyszczenie.
Możliwość przełączania 30A
Wytrzymałość dielektryczna 2kV (między cewką a stykami)
Konfiguracje 1 formularza A, 1 formularza B i 1 formularza C
Dostępny typ uszczelniony i odporny na topnik
| Parametry kontaktowe | Wartość |
| Ustalenie kontaktu | ABC |
| Ocena kontaktu | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Rezystancja stykowa | ≤100mΩ |
| Wytrzymałość elektryczna | 10⁵ / 10⁴ |
| Wytrzymałość mechaniczna | 10⁷ |
| Parametry cewki | Wartość |
| Napięcie nominalne | 5–48 V prądu stałego |
| Rozpraszanie mocy | 0,9 W |
| Napięcie odbioru (maks.) | 75% napięcia znamionowego |
| Napięcie opadania (min) | 10% napięcia znamionowego |
| Inne parametry | Wartość |
| Temperatura otoczenia (°C) | −40°C~+85°C/+105°C |
| Wytrzymałość dielektryczna (cewka i styki, 1 min) | 2000VAC |
| Wytrzymałość dielektryczna (styki otwarte, 1 min) | 1500VAC |
| Rezystancja izolacji (500VDC) | 1000MΩ |

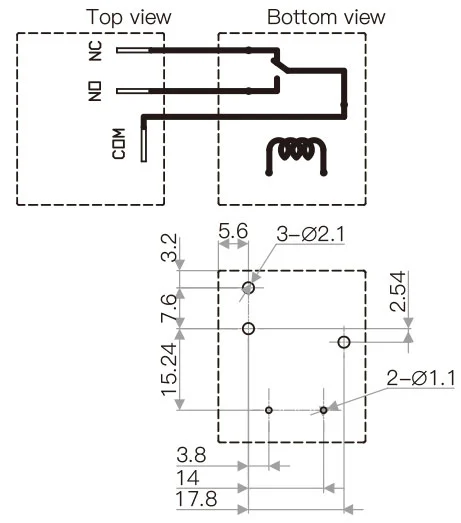

| Schemat połączeń (widok z dołu) |
|
| Rysunek otworu montażowego (widok z dołu) | |
| Zakończenie | PCB (terminal PCB) |
| Waga | 30g |
| Zatwierdzenie bezpieczeństwa |
|
