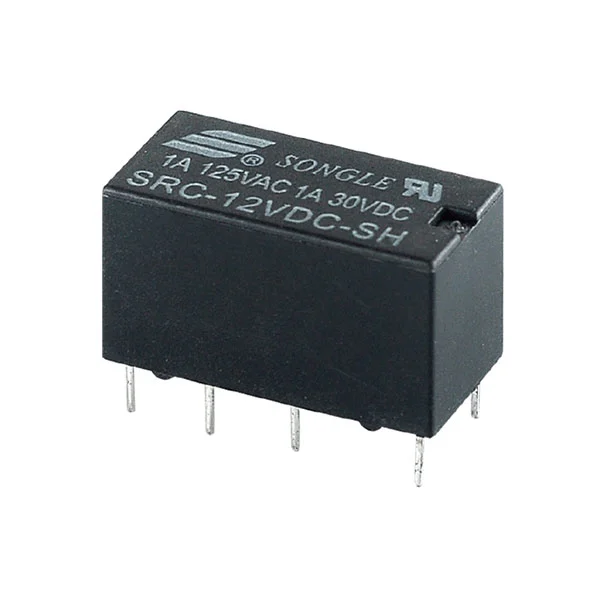

Przekaźnik SRC(4078).

Najważniejsze cechy produktu

Projekt adaptacji procesu: Przekaźnik SRC(4078) ma uszczelnioną żywicą epoksydową strukturę, bezpośrednio dostosowującą się do zautomatyzowanych procesów lutowania na fali i późniejszych procedur czyszczenia bez dodatkowej obróbki ochronnej, spełniając potrzeby zautomatyzowanych linii produkcyjnych w przemyśle elektronicznym. Pasuje również do 16-pinowego gniazda IC, umożliwiając szybką integrację z modułami związanymi z układami scalonymi i upraszczając proces montażu.

Zalety styku i wydajności: Przekaźnik SRC(4078) ma rozgałęzioną konstrukcję styku z rezystancją styku ≤50mΩ, zapewniając stabilną transmisję i niskie straty. Obsługuje moc przełączania 125VA/60W (dostosowując się do obciążeń 1A 120VAC, 2A 30VDC), charakteryzuje się trwałością elektryczną wynoszącą 10⁵ cykli i trwałością mechaniczną wynoszącą 10⁷ cykli, zapewniając długoterminową niezawodność.

CECHY

Rozwinięte kontakty

moc przełączania: 125VA/60W

Pasujące 16-pinowe gniazdo IC

Uszczelnione żywicą epoksydową do automatycznego lutowania na fali i czyszczenia

Niskie opóźnienie

szybka reakcja

niskie zużycie energii

wysoka czułość

bardzo niska rezystancja styku

Parametry kontaktowe

Parametry cewki

Inne parametry

Przedmiot	Parametry
Temperatura otoczenia (℃)	−40℃~+85℃
Wytrzymałość dielektryczna (między cewką a stykami) (1min)	1000VAC
Wytrzymałość dielektryczna (między otwartymi stykami) (1min)	500VAC
Rezystancja izolacji (500VDC)	100MΩ

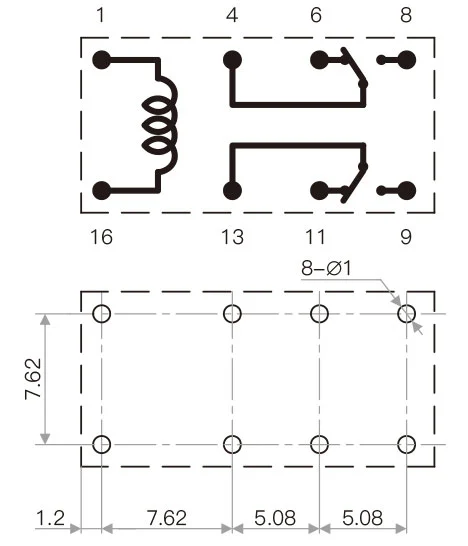

Schemat połączeń (widok z dołu)
Rysunek otworu montażowego (widok z dołu)
Zakończenie	PCB
Waga	6g
Zatwierdzenie bezpieczeństwa
