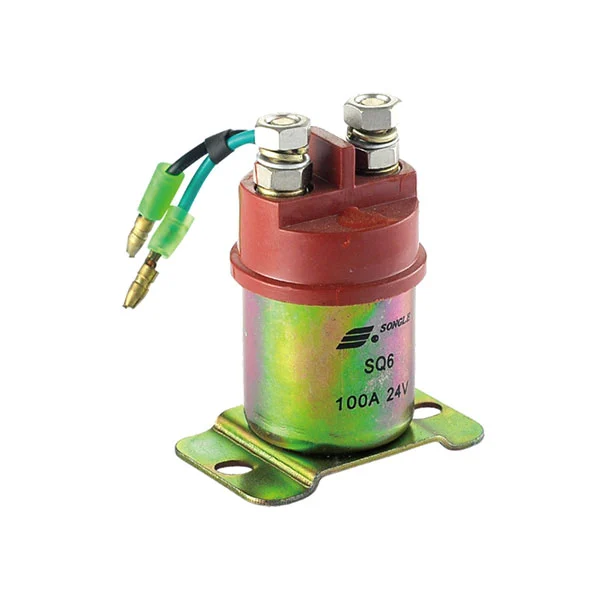

Konstrukcja adaptacyjna: Przekaźnik SQ6 łączy w sobie niewielkie rozmiary z wysokim prądem stykowym, oferując podwójną specyfikację 100A/180A w zwartej konstrukcji, doskonale rozwiązując problem „sprzętu dużej mocy wymagającego małych przekaźników”; łatwa instalacja i użytkowanie, z bezpiecznymi i niezawodnymi połączeniami z zaciskami śrubowymi, dostosowującymi się do szybkiego montażu i późniejszych potrzeb konserwacyjnych.
Niezawodność środowiskowa i wydajnościowa: Przekaźnik SQ6 ma możliwość dostosowania w bardzo szerokim zakresie temperatur od -40 ℃ do +125 ℃, w połączeniu z pyłoszczelną konstrukcją, umożliwiając stabilną pracę w złożonych środowiskach z ekstremalnymi różnicami temperatur i wysokim poziomem zapylenia, zapobiegając pogorszeniu wydajności; konstrukcja o bardzo niskim spadku napięcia zmniejsza zużycie energii i wytwarzanie ciepła, w połączeniu z 5 × 10⁴ cykli elektrycznych i 1 × 10⁷ cykli mechanicznych, zapewniając trwałość i solidność podczas długotrwałej pracy przy wysokiej częstotliwości.
1. Sterowanie rozrusznikiem silnika
2. Zarządzanie energią pakietu akumulatorowego
3. Układy rozdziału mocy pomocniczej
Kompatybilność elektryczna: Przekaźnik SQ6 obsługuje napięcie nominalne 12VDC/24VDC, z precyzyjną konstrukcją napięcia wciągania i zwalniania, kompatybilny z większością systemów zasilania sprzętu o dużej wytrzymałości; Wytrzymałość dielektryczna 500VAC i rezystancja izolacji 100MΩ, spełniające standardy bezpieczeństwa.
Specyfikacje strukturalne: Przekaźnik SQ6 waży 230 g, ma zaciski śrubowe i konfigurację styków typu X, dzięki czemu nadaje się do instalacji w scenariuszach dużej mocy, takich jak sprzęt samochodowy i przemysłowy.
Mały rozmiar, wysoki prąd kontaktowy
Temperatura otoczenia: –40 ℃ ~ +125 ℃
Odporna na kurz, niezawodna praca
Wygodny montaż i użytkowanie
Dostępne do wyboru 100A/180A
| Parametry kontaktowe | Wartość |
| Ustalenie kontaktu | X |
| Ocena kontaktu | 100A/180A 14VDC |
| Spadek napięcia | ≤200mV |
| Wytrzymałość elektryczna | 5×10⁴ op |
| Wytrzymałość mechaniczna | 1×10⁷ op |
| Parametry cewki | Wartość |
| Napięcie nominalne | 12VDC/24VDC |
| Rozpraszanie mocy | 26 W |
| Napięcie odbioru | ≤8V (12VDC); ≤16V (24VDC) |
| Napięcie opadające | 1~3V (12VDC); 1~4V (24VDC) |
| Inne parametry | Wartość |
| Temperatura otoczenia (°C) | −40°C~+125°C |
| Wytrzymałość dielektryczna (cewka i styki, 1 min) | 500VAC |
| Wytrzymałość dielektryczna (styki otwarte, 1 min) | 500VAC |
| Rezystancja izolacji (500VDC) | 100MΩ |
| Schemat połączeń (widok z dołu) |
|
| Rysunek otworu montażowego (widok z dołu) | |
| Zakończenie | ŚRUBA (zacisk śrubowy) |
| Waga | 230g |
